Restauration d’une voiture ancienne : comment photographier et répertorier les pièces au démontage ?
Au démontage, une pièce déposée sans repère peut vite devenir une énigme : d’où vient cette rondelle, dans quel sens passait ce câble, et quelle vis maintenait ce support ? Sur une voiture ancienne, ces détails déterminent la qualité du remontage autant que la mécanique elle-même. Une méthode associant photographie, étiquetage et inventaire transforme le chantier en dossier consultable, même après plusieurs semaines d’interruption.
Le fil conducteur peut être celui d’une Peugeot 204 retrouvée immobilisée depuis des années. Son propriétaire veut préserver les éléments d’origine, commander les pièces manquantes au bon moment et éviter de confier au hasard la mémoire du démontage. La photographie des pièces ne sert donc pas uniquement à se souvenir : elle documente l’état initial, révèle des défauts parfois discrets et facilite les échanges avec un spécialiste. Bien organisée, cette documentation de restauration protège à la fois le budget, l’authenticité et le plaisir de retrouver chaque élément à sa place.
En bref
- Photographier chaque zone avant, pendant et après le démontage, avec des vues générales et des gros plans.
- Associer chaque image à un numéro, un emplacement et une légende compréhensible.
- Créer un inventaire des composants indiquant leur état, leur quantité et les opérations à prévoir.
- Ranger visserie et petites pièces dans des sachets étiquetés, regroupés par sous-ensemble.
- Sauvegarder les fichiers et conserver une documentation papier ou numérique facile à consulter.
- Vérifier les références et la compatibilité avant tout achat de pièces de remplacement.
Préparer la photographie du démontage d’une voiture ancienne
Avant de sortir les outils, il faut décider ce que les images devront permettre de retrouver. Une photo isolée d’un moteur ou d’un habitacle renseigne peu sur la position exacte d’un élément. À l’inverse, une série cohérente montre le contexte, les fixations, le cheminement des câbles et l’ordre dans lequel les composants s’emboîtent. Cette préparation est particulièrement utile lorsque la restauration automobile s’étale sur plusieurs saisons ou dépend de la disponibilité d’un atelier.
Le premier relevé se fait voiture encore assemblée. Il comprend des vues des quatre côtés, du compartiment moteur, du coffre, du dessous accessible et de l’habitacle. Les détails abîmés méritent une image rapprochée : corrosion autour d’un point de fixation, fissure dans un support, connecteur réparé autrefois ou joint manquant. Ces photos établissent un état de référence et permettent de distinguer, plus tard, les défauts préexistants des dommages apparus pendant les travaux.
Pour la Peugeot 204 de notre exemple, le propriétaire commence par photographier le passage du faisceau près de la boîte à fusibles. Une vue large situe la zone sous le tableau de bord ; plusieurs vues rapprochées montrent les attaches, les cosses et le sens des connecteurs. Il place une règle ou une étiquette numérotée à côté des détails lorsque l’échelle risque d’être ambiguë. Le but n’est pas de produire de belles images, mais des preuves lisibles.
Choisir une méthode de prise de vue constante
Un téléphone récent suffit souvent, à condition de garder l’objectif propre, d’éviter les images floues et de conserver une lumière régulière. Une lampe diffuse réduit les ombres dures dans les recoins, tandis qu’une petite réglette aide à montrer la taille d’une pièce. Le flash direct peut effacer les détails métalliques ; mieux vaut éclairer depuis le côté et prendre plusieurs vues si une surface réfléchissante masque les reliefs.
Chaque intervention peut suivre la même séquence : vue générale avant d’agir, gros plan des fixations, photo pendant le retrait, puis image de la zone une fois la pièce déposée. Dans le cas d’un alternateur, la série peut révéler la position de la courroie, l’ordre des entretoises et le branchement électrique. Pour un panneau de porte, elle conservera la disposition des clips et des tringles, éléments faciles à confondre après nettoyage.
Il est également utile de choisir une orientation constante. Une vue prise du côté conducteur et une autre du côté passager doivent être identifiées sans équivoque, surtout si les pièces sont symétriques. Une craie ou une étiquette temporaire peut indiquer « gauche », « droite », « avant » et « arrière » sans marquer durablement la carrosserie. La régularité de la prise de vue rend l’archivage photographique réellement consultable.
Créer un système de fichiers qui résiste aux interruptions
Les fichiers doivent être nommés selon une logique prévisible : numéro de séance, zone, étape et numéro de vue. Par exemple, « 03_moteur_depose_alternateur_02 » indique davantage qu’une suite de fichiers nommés automatiquement par l’appareil. Un carnet peut reprendre ces codes et ajouter les observations prises sur le moment : boulon grippé, rondelle absente, cosse fragilisée ou trace de fuite.
Une copie de sauvegarde évite qu’une panne de téléphone ou d’ordinateur n’efface des mois d’observations. Les dossiers numériques peuvent être doublés sur un support externe, tandis qu’un index imprimé reste pratique dans un atelier où les mains sont graisseuses. Pour comprendre les grandes étapes d’un projet et situer cette méthode dans un chantier global, un guide de restauration automobile ancienne peut compléter les notes prises sur le véhicule.
Enfin, il faut photographier avant de nettoyer. Une marque de peinture, un numéro frappé ou une trace de pâte à joint peut renseigner sur une réparation antérieure ou une variante de série. Le réflexe essentiel est simple : conserver l’état observé avant toute transformation, car une fois la pièce décapée, certaines informations ne reviendront pas.
Photographier chaque étape pour faciliter le repérage des pièces
Au moment du démontage, la photographie doit suivre la progression réelle du travail, et non être réalisée de mémoire à la fin de la journée. Un assemblage complexe possède souvent plusieurs couches de supports, de rondelles et de câbles. Quand chacune est retirée successivement, une image prise juste avant l’étape suivante devient une référence fiable. Cette méthode évite de reconstruire mentalement une configuration qui n’existe plus.

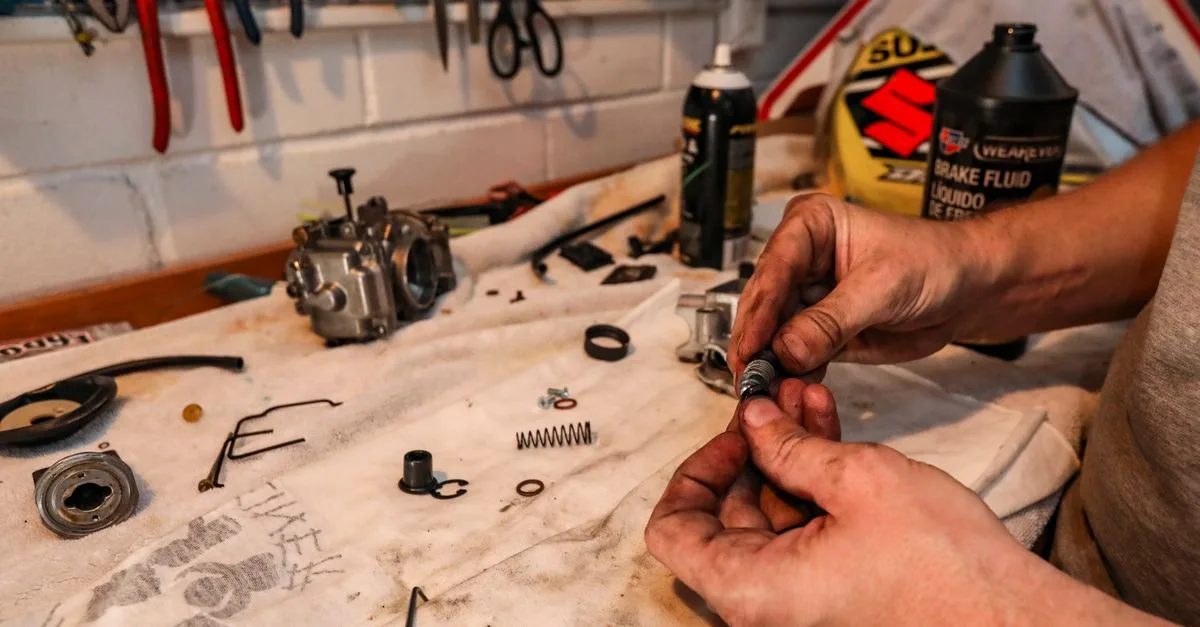

Un exemple concret : lors de la dépose du carburateur, il faut documenter les tringleries, les ressorts de rappel, les conduites et les éventuelles entretoises. Une vue générale montre la position du carburateur sur le collecteur ; une photo de profil révèle l’orientation des leviers ; un gros plan distingue les branchements proches. Si une pièce doit être envoyée à un spécialiste, ces images permettent aussi d’expliquer son montage initial sans devoir transporter tout le véhicule.
Un protocole simple, adapté aux sous-ensembles
Pour chaque opération, commencer par identifier la zone avec une étiquette visible dans la première photo. Continuer avec une vue globale, puis rapprocher l’objectif des points d’assemblage. Si une pièce pivote ou se déplace pendant son retrait, photographier sa position à plusieurs moments plutôt que de compter sur une seule image. Les marques temporaires au ruban de masquage peuvent compléter les photos, par exemple pour associer deux extrémités d’une durite.
Les circuits électriques et de freinage réclament une attention particulière. Avant de débrancher un connecteur, photographier sa couleur, son emplacement et le cheminement du fil. Pour une canalisation, noter quel raccord rejoint quel élément et repérer les supports intermédiaires. Une erreur peut entraîner des recherches longues, mais aussi compromettre la sécurité lors de la remise en service. Les images ne remplacent ni un manuel d’atelier ni les consignes d’un professionnel ; elles préservent la configuration réellement observée.
Le même soin s’applique à la visserie. Une photographie rapprochée d’un support peut montrer qu’une vis plus longue se trouve à l’arrière, ou qu’une entretoise est placée entre deux pièces. Les vis ressemblent souvent les unes aux autres, mais leur longueur, leur pas ou leur forme de tête peuvent différer. Une photo donne le contexte ; un sachet marqué conserve les pièces ; une note explique toute particularité. Ensemble, ces trois supports rendent le repérage des pièces bien plus sûr.
Des images utiles aussi pour le diagnostic
La prise de vue révèle parfois ce que l’œil pressé ne remarque pas. Une photographie agrandie peut montrer une fissure sur un silentbloc, un faisceau dont la gaine est craquelée ou une fuite ancienne sous un carter. Comparer les images avant et après le démontage aide à distinguer l’usure, les réparations passées et les dommages causés par la dépose. Cette distinction compte lorsqu’il faut établir des priorités ou demander un devis précis.
Pour une carrosserie, photographier les jeux entre portes, capot et ailes avant de retirer les panneaux peut conserver des indications utiles sur leur alignement. Une vue avec un repère de mesure donne davantage d’informations qu’une image prise en biais. De même, des clichés du plancher et des bas de caisse avant décapage peuvent documenter l’étendue visible de la corrosion et faciliter les échanges avec le carrossier.
Les images peuvent être partagées avec un club de marque ou un fournisseur pour identifier une variante, mais les demandes doivent contenir des vues nettes et des références lisibles. Une série bien cadrée évite les réponses fondées sur une supposition. Pour la voiture ancienne de notre exemple, une photo du numéro de série, associée à celle d’un mécanisme de porte, permet de vérifier si la pièce proposée correspond au bon millésime avant de commander.
Pour visualiser les gestes et les précautions associés au démontage méthodique, une recherche vidéo ciblée peut apporter un complément aux manuels et aux photos du projet.
La vidéo montre des gestes généraux, mais chaque modèle possède ses particularités. Les clichés pris sur l’exemplaire restauré restent donc la référence principale, surtout si des interventions anciennes ont modifié le montage d’origine. Photographier au bon moment transforme une opération irréversible en séquence que l’on peut revoir et vérifier.
Construire un inventaire des composants clair et exploitable
Les photographies conservent l’apparence et la position des éléments ; l’inventaire des composants, lui, répond à des questions pratiques : combien de pièces ont été déposées, où sont-elles rangées et que faut-il en faire ? Un tableau unique, tenu à jour au fil du démontage, suffit pour commencer. Il peut ensuite être enrichi de liens vers les photos, les factures, les références constructeur ou les échanges avec un spécialiste.
Chaque ligne doit désigner une pièce sans ambiguïté. « Vis » est trop vague ; « six vis de fixation du support d’alternateur, compartiment moteur, côté gauche » est exploitable. Ajouter un identifiant stable, par exemple « MTR-014 », permet de retrouver la ligne dans un dossier papier comme dans une feuille de calcul. Le même code doit apparaître sur l’étiquette du sachet et dans le nom des images correspondantes.
| Champ de l’inventaire | Information à noter | Exemple pour la Peugeot 204 |
|---|---|---|
| Identifiant | Code unique lié aux photos et au rangement | MTR-014 |
| Emplacement | Zone et position de montage | Compartiment moteur, support d’alternateur |
| Quantité | Nombre déposé et nombre attendu | 6 vis, 1 entretoise |
| État | Fonctionnel, usé, cassé, manquant ou à contrôler | Une vis oxydée, filetage à vérifier |
| Action prévue | Nettoyage, contrôle, réparation ou remplacement | Nettoyer et comparer à la référence |
| Référence photo | Nom du dossier ou des clichés associés | 03_moteur_alternateur_01 à 04 |
Décrire l’état sans tirer de conclusion trop vite
La colonne d’état doit séparer les faits observés de l’interprétation. « Fissure visible près de la fixation » est plus précis que « pièce inutilisable » si aucun contrôle n’a été effectué. On peut distinguer les mentions « à nettoyer », « à mesurer », « à tester », « à réparer » et « à remplacer ». Cette prudence évite de jeter trop tôt un composant réparable ou de réutiliser une pièce dangereuse parce qu’elle paraît correcte en photo.
Il faut aussi noter les éléments absents dès leur découverte. Si le démontage révèle un support manquant ou un connecteur déjà sectionné, l’information doit être inscrite immédiatement, avec une photo de la zone. Sans cette trace, il devient difficile de savoir si la pièce a été perdue pendant le chantier ou si elle manquait avant l’achat du véhicule. Cette précision est utile pour établir le coût réel et organiser les commandes.
La fiche peut comporter une priorité d’intervention. Un élément de freinage ou une fixation de châssis relève d’un contrôle prioritaire, tandis qu’un enjoliveur décoratif peut attendre. La priorité n’est pas un jugement sur la valeur esthétique : elle organise le travail selon la sécurité, les délais d’approvisionnement et l’ordre logique des opérations. Une voiture dont les freins ne sont pas fiabilisés ne doit pas être considérée comme prête à rouler, même si sa présentation est déjà soignée.
Relier l’inventaire aux références et au budget
Avant d’acheter, comparer la pièce déposée à une documentation fiable : manuel d’atelier, catalogue de pièces correspondant au millésime ou confirmation d’un spécialiste. Une référence proche ne garantit pas une compatibilité parfaite. Des modifications en cours de production, des marchés différents ou une réparation antérieure peuvent expliquer des variations inattendues. L’inventaire doit donc accueillir la référence relevée sur la pièce, mais aussi la référence envisagée pour son remplacement.
Une colonne de coût estimatif peut aider à suivre le budget, à condition de séparer le prix de la pièce, les frais d’expédition et les opérations annexes. Une visserie apparemment secondaire devient coûteuse si elle est rare ou si plusieurs dimensions ont été confondues. En regroupant les besoins par système — moteur, trains roulants, habitacle, électricité —, le propriétaire évite des commandes répétées et peut planifier les délais.
Les clubs de marque, bourses d’échange et fournisseurs spécialisés peuvent aider à identifier des pièces anciennes. Les photos doivent être accompagnées de mesures et du numéro de série pertinent ; elles ne dispensent pas de vérifier les conditions de vente ou l’état réel du composant. Une fiche complète permet de comparer deux propositions et de conserver la provenance de chaque achat, information précieuse pour la traçabilité de la restauration.
Pour que cet inventaire survive au chantier, il doit être assez simple pour être rempli après chaque séance. Une fiche parfaite mais jamais actualisée perd sa valeur ; un tableau sobre, tenu régulièrement, devient la mémoire opérationnelle du projet.
Étiqueter, ranger et assurer la préservation des pièces déposées
Une pièce bien identifiée peut tout de même se détériorer si elle est mal stockée. La préservation des pièces commence au moment de leur dépose : retirer la saleté sans effacer les marquages, protéger les surfaces fragiles et éviter les mélanges entre ensembles. Les pièces métalliques humides ou couvertes de résidus corrosifs ne doivent pas être enfermées dans un sachet hermétique sans préparation, car l’humidité piégée peut accélérer leur dégradation.
Les petites pièces se rangent dans des sachets refermables, avec une étiquette portant le code de l’inventaire, le nom du sous-ensemble et la quantité. Les éléments plus volumineux vont dans des bacs séparés, eux aussi numérotés. Une caisse intitulée « avant » reste trop générale si elle contient des éléments de direction, de suspension et de freinage. Une organisation par système et par côté réduit les erreurs lorsque plusieurs lots sont ouverts simultanément.
Protéger sans masquer l’information
Avant le rangement, dépoussiérer les composants avec une méthode adaptée au matériau. Les pièces fragiles, les garnitures anciennes et les éléments en caoutchouc réclament un traitement différent des pièces d’acier. Les étiquettes ne doivent pas être collées sur une surface peinte ou patinée si leur retrait risque de laisser des traces. Un lien souple autour d’un sachet ou une étiquette attachée à la pièce peut préserver les finitions.
Les pièces qui nécessitent une expertise sont isolées avec une mention visible : « ne pas jeter », « à mesurer » ou « à envoyer au spécialiste ». Cette précaution paraît évidente, mais elle évite qu’un élément rare soit nettoyé de manière agressive ou confondu avec un rebut. Pour un carburateur, par exemple, photographier son état avant démontage interne, conserver les gicleurs dans des compartiments identifiés et noter les réglages observés facilite le travail de révision.
Les éléments électroniques et les faisceaux demandent un stockage sec, à l’abri des pliures serrées. Les connecteurs doivent être protégés contre la poussière, sans être tirés par les fils. Une étiquette placée près de chaque extrémité du faisceau peut indiquer la zone de raccordement ; la photographie garde le cheminement général. Cette double méthode est particulièrement utile lorsque les couleurs des fils ont pâli ou qu’un câblage a déjà été réparé.
Éviter les pertes, les doublons et les confusions
Un emplacement dédié aux pièces démontées évite de les déplacer d’un coin à l’autre de l’atelier. Un plan de rangement peut indiquer que les bacs 1 à 4 contiennent le train avant, tandis que les tiroirs repérés « habitacle » rassemblent les commandes et fixations intérieures. L’atelier reste ainsi lisible pour toute personne qui participe au projet. Le fil conducteur de la 204 prévoit, par exemple, une boîte distincte pour chaque porte, car les mécanismes gauche et droit ne sont pas toujours interchangeables.
Il faut éviter de regrouper des pièces uniquement parce qu’elles se ressemblent. Deux entretoises peuvent avoir des longueurs différentes, deux connecteurs des détrompeurs proches ou deux clips des fonctions distinctes. Si le doute subsiste, conserver les éléments séparés et ajouter une note plutôt que de décider arbitrairement. Le coût d’une étiquette supplémentaire est dérisoire comparé à celui d’un remontage incorrect ou d’une commande inutile.
Les pièces remplacées peuvent être conservées jusqu’à validation de la réparation, surtout lorsqu’elles documentent une panne ou une usure particulière. Une fois le travail vérifié, les éléments sans valeur historique ou technique peuvent être éliminés selon les règles applicables, tandis que les composants rares ou spécifiques méritent un rangement durable. Les photos avant nettoyage et les références doivent rester associées à la fiche même si la pièce quitte l’atelier.
Une organisation matérielle cohérente rend aussi les pauses moins risquées. Si le chantier s’interrompt plusieurs mois, les bacs étiquetés, l’inventaire à jour et les vues classées permettent de reprendre sans tout redécouvrir. Le rangement n’est donc pas une tâche secondaire : il protège le travail déjà accompli.
Réutiliser la documentation de restauration au remontage
Le remontage commence bien avant la première vis reposée. Il devient plus fluide lorsque les photos, les notes et l’inventaire peuvent être consultés selon le même ordre que le démontage. Un dossier organisé par zones — avant, arrière, compartiment moteur, habitacle, électricité — permet de retrouver rapidement une séquence. Chaque image doit être associée à une étape précise, et non laissée au milieu d’une galerie générale où le contexte se perd.
Pour la Peugeot 204, le propriétaire peut filtrer l’inventaire sur « moteur », afficher la fiche MTR-014 et ouvrir directement les quatre vues liées au support d’alternateur. Il vérifie la position de l’entretoise, la longueur des vis et l’orientation de la courroie avant de serrer. Une note signalant un filetage à contrôler prévient aussi qu’une pièce ne doit pas être forcée. Cette démarche réduit les tâtonnements et évite de confondre un montage d’origine avec une modification ancienne.
Contrôler chaque sous-ensemble avant de le refermer
Avant le montage définitif, comparer les pièces au relevé initial et vérifier qu’aucun élément n’est encore absent du lot. La fiche d’inventaire peut passer d’un statut « démonté » à « contrôlé », puis « remonté ». Les composants sensibles — freinage, direction, suspension et alimentation électrique — doivent faire l’objet de contrôles adaptés et, lorsque nécessaire, d’une validation professionnelle. Les images ne mesurent ni une pression ni un jeu mécanique ; elles orientent le travail, sans remplacer les vérifications techniques.
Le couple de serrage, le réglage d’un carburateur ou le calage de distribution doivent provenir d’une documentation technique appropriée au modèle. Une photographie ancienne peut montrer l’apparence du montage, mais pas confirmer que le serrage précédent était correct. Il faut donc distinguer les informations visuelles des valeurs constructeur et consigner les mesures réellement effectuées pendant la restauration.
Lors du remontage d’un faisceau, les photos rapprochées révèlent les passages et les attaches, tandis que les schémas électriques vérifient les connexions. Si la voiture a subi une modification, les notes doivent la signaler explicitement au lieu de la présenter comme une disposition d’origine. Cette transparence facilite les interventions ultérieures et protège la cohérence historique du véhicule.
Conserver une trace utile après la restauration
Une documentation complète garde son intérêt après la remise en route. Elle indique quelles pièces ont été réutilisées, réparées ou remplacées, quelles références ont été choisies et quelles interventions restent à surveiller. Si une panne apparaît, l’historique aide à retrouver le fournisseur, la date d’achat et la zone concernée. En cas de vente, un dossier précis rassure un acheteur averti davantage qu’une affirmation générale sur la qualité des travaux.
La traçabilité contribue aussi à préserver l’authenticité. Les restaurations fidèles à l’origine reposent sur des décisions vérifiables : teinte identifiée, pièce compatible, montage documenté. Lorsqu’un élément moderne est installé pour des raisons de fiabilité ou de sécurité, il est préférable de noter sa référence et sa fonction. La documentation ne transforme pas chaque véhicule en objet de musée, mais elle permet de comprendre les choix effectués.
Des clubs et des ateliers spécialisés peuvent compléter le dossier en confirmant une référence ou en partageant une documentation de modèle. Les observations doivent néanmoins rester rattachées au véhicule concerné, car deux exemplaires d’une même série peuvent avoir connu des interventions différentes. Les conseils généraux deviennent réellement utiles lorsqu’ils sont confrontés aux numéros, aux mesures et aux photos du projet.
Une seconde recherche vidéo peut montrer une méthode de classement ou de remontage, à condition de la comparer aux spécificités du véhicule restauré.
La documentation devient ainsi un outil transmis au prochain mécanicien, propriétaire ou passionné. Pour explorer d’autres aspects d’un chantier et préparer les étapes qui suivent le démontage, des ressources consacrées à la restauration d’une voiture de collection peuvent enrichir le dossier, sans remplacer les relevés réalisés sur place. La meilleure méthode reste celle qui permet de retrouver, vérifier et expliquer chaque décision.
Combien de photos faut-il prendre pendant le démontage ?
Il n’existe pas de nombre fixe. Photographiez chaque sous-ensemble avant son retrait, les fixations et connexions importantes, puis la zone une fois la pièce déposée. Une séquence nette et légendée vaut mieux qu’une grande quantité d’images sans contexte.
Comment nommer les photos pour les retrouver facilement ?
Utilisez une convention constante réunissant le numéro de séance, la zone, l’étape et un numéro de vue, par exemple 03_moteur_alternateur_02. Associez ce nom à un identifiant inscrit dans l’inventaire et sur le sachet de rangement correspondant.
Faut-il conserver les pièces remplacées ?
Conservez-les jusqu’à ce que la réparation soit vérifiée, en particulier si elles sont rares ou utiles pour comprendre une panne. Notez leur état et leur provenance avant de décider de les éliminer ou de les garder comme référence.
Un téléphone suffit-il pour documenter une restauration ?
Oui, si les images sont nettes, bien éclairées et sauvegardées. Ajoutez des vues rapprochées, des repères de taille lorsque c’est nécessaire, des légendes explicites et une copie de sécurité des fichiers.
